公大激光發布全球首臺近單模2000 W連續綠光激光器

2024/6/27 來源：東莞市懿展精密五金制品有限公司

一、激光技術背景

激光技術，自20世紀中葉誕生以來，已成為現代科技的基石之一，其發展背景豐富而深遠。1960年，第一臺激光器的問世標志著一個新時代的開啟，梅曼利用紅寶石晶體成功產生了相干光，這種新型光源具有前所未有的單色性、相干性和方向性，為科學研究和技術應用開辟了新天地。進入21世紀后，隨著半導體泵浦技術、光纖激光技術和超快激光技術的發展，激光技術迎來了新的飛躍。半導體泵浦技術提高了激光器的電光轉換效率，降低了制造成本。光纖激光器以其高功率、高穩定性和緊湊的結構設計，成為工業加工的優選。超快激光器則以其超短脈沖特性，在微納加工和生物醫學領域展現出巨大潛力。當前，激光技術正朝著更高功率、更高精度和更廣泛應用的方向發展。

隨著光纖激光器技術的快速發展，激光器的輸出功率、光束質量和電光效率不斷提高，為高功率綠光激光器的研發提供了技術基礎。非線性光學倍頻技術的發展，使得從紅外光纖激光器轉換到綠光激光器成為可能，提高了綠光激光器的輸出功率。在工業加工領域，高功率激光設備在航空航天、汽車制造、船舶制造等領域的切割、焊接、打標、測量發揮著重要的作用；在醫療應用領域，激光的精確性和控制能力使其在眼科手術、皮膚治療和其他醫療程序中得到廣泛應用。激光技術已經滲透到日常生活的方方面面，從工業制造到藝術創作，再到科學研究。隨著技術的進步，高功率激光器的研發使得激光在工業加工能力上得到顯著提升。

二、高功率、短波長激光的應用發展及優勢

高功率綠光激光器的發展備受關注。連續光纖激光器由于其運轉模式連續及其波導式結構的特點，具有輸出激光能量均勻、高增益、高轉換效率、可實現超高功率輸出、光束質量較好、容易實現單模輸出和性能穩定等優點。

激光與材料相互作用的原理是復雜多樣的，不同的激光參數（如波長、功率、脈沖寬度等）和材料特性會導致不同的相互作用效果。這些相互作用的結果在激光技術的應用中有著廣泛的利用，如材料加工、醫療治療、科學研究等。

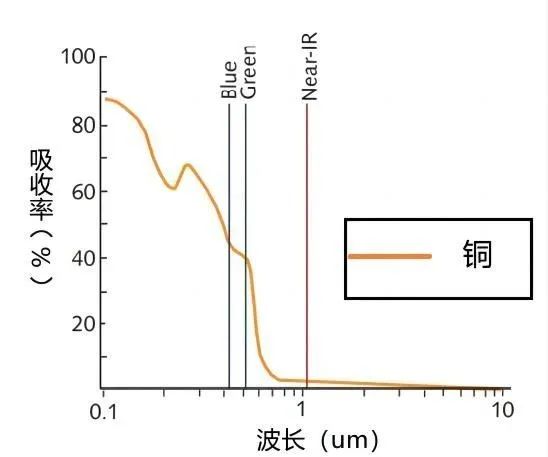

銅材料是世界上應用最廣的金屬材料之一，在常溫條件下，如圖1所示，銅材對1064 nm波段的激光吸收率只有不到5%，而對532 nm的綠光的吸收率可以達到40%，相當于是近紅外波段激光的8倍。而銅材大量應用于鋰電、微電子等行業，目前工業界使用最多的是1064 nm波段的近紅外激光器，由于銅對1064 nm波段激光吸收率低從而會在加工過程中出現效率低、氣泡、飛濺等問題，而綠光激光用于銅等高反材料的切割、焊接、增材制造應用的效果比近紅外激光效果有明顯優勢。因此實現高功率、高效率的連續綠光輸出成為激光器的研究熱點之一。

圖1 銅對不同波長的吸收率

引自《高功率連續綠光激光器的研究進展》

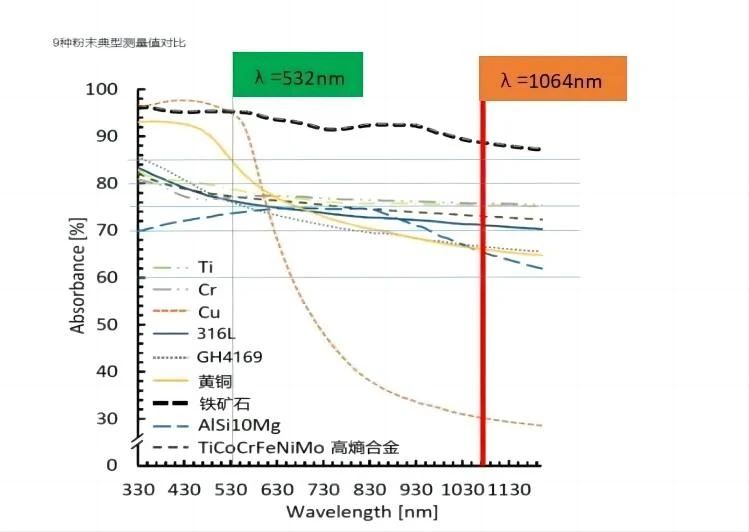

圖2表示了幾種典型粉末材料對不同波長激光的吸收率曲線圖�？梢钥闯霾煌�材料對不同波長激光的吸收率曲線不同。加工過程中材料吸收的激光能量可以轉化為熱能，導致材料局部溫度升高。這種熱效應在激光切割、焊接和熱處理等過程中非常重要，導致材料發生相變，如熔化、蒸發或升華。

圖2 典型粉末材料對各波長激光的吸收率

綠光激光器的一個重要應用是3D打印技術。在金屬3D打印領域，綠光激光器可以提高打印質量，實現純銅材料復雜結構的3D 打印，圖3為單模連續綠光光纖激光器純銅打印分析結果，設備集成商為希禾增材，采用公大激光推出的500 W單模綠光激光器作為打印光源。

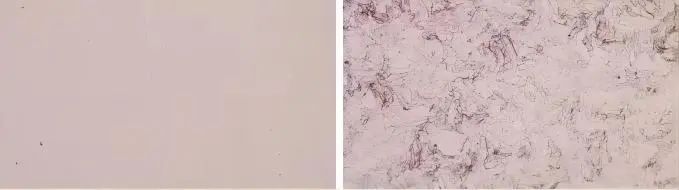

圖3 單模連續綠光光纖激光器打印純銅（希禾增材）（致密度≥99.5%）

使用單模連續綠光光纖激光器作為光源，在打印純銅方面的應用是一個相對較新的技術領域，它利用了綠光激光器的光束特性來克服傳統激光技術在處理高反射材料時遇到的挑戰。由于純銅對綠光的吸收率遠高于對近紅外光的吸收率，使得綠光激光器在銅材料的加工上更為有效。另一方面，單模激光器產生的光束具有很高的質量和一致性，這對于精密加工至關重要，尤其是在打印純銅時，可以確保打印過程的精細度和一致性。

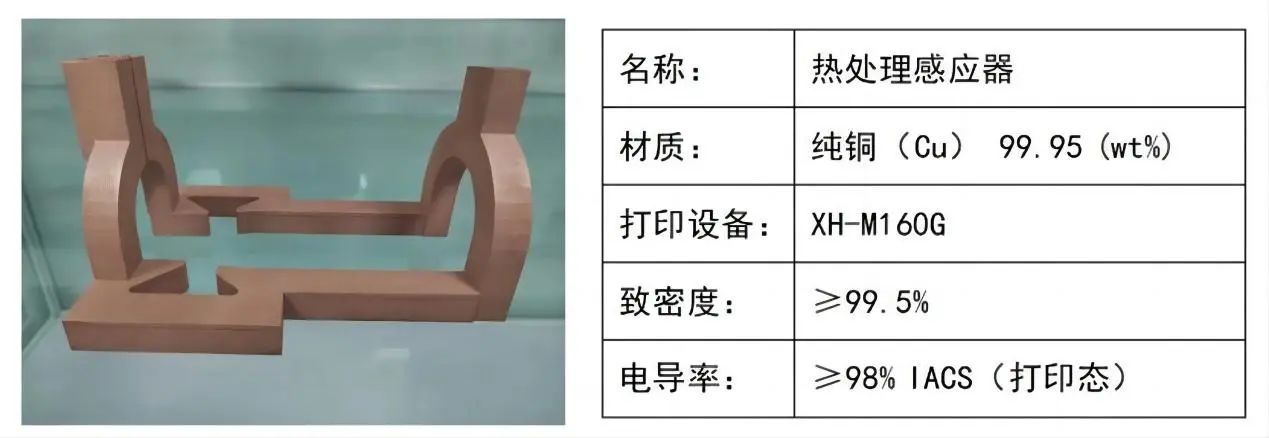

圖4 希禾增材XH-M160G 3D打印的純銅熱處理感應器

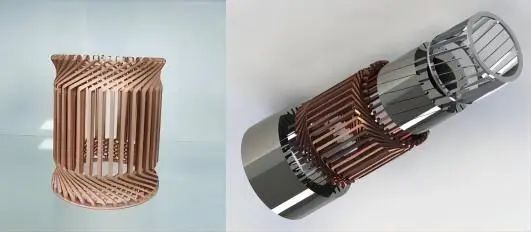

圖5 希禾增材XH-M160G 3D打印的純銅電機繞組

而在短波長激光器的開發中，紫外（UV）激光器和藍光激光器因其獨特的應用特性而備受關注。由于紫外激光波長較短，對材料的純度和光學特性要求極高，目前難以找到能夠承受高功率紫外激光的材料，市場上出現的超過百瓦的紫外激光器并不多見。藍光激光器雖然目前已有制造商實現了千瓦級的功率輸出，但在光纖合束前，藍光激光器需要進行空間合束，這一過程對激光光束的質量、穩定性和功率分布有嚴格要求，與光纖激光器相比，藍光激光器的光束質量較差，這限制了其在某些精密加工應用中的性能。

另一方面，經過各國科研人員的努力，商用的綠光激光器近年取得較大的進展。德國通快集團(TRUMPF)于2021年推出高功率連續綠光碟片激光器TruDisk 3022，能夠提供多模3 kW的最高輸出功率，是目前綠激光系列中的最高功率，展示了其在銅材焊接方面的應用優勢，但其價格非常昂貴。美國IPG公司于2022年推出了世界上第一臺千瓦級單模納秒脈沖綠光激光器GLPN-1000，可提供高達1 kW的平均功率，整機體積小巧，電光轉換效率高達25%，引起了產業界的廣泛關注。

三、世界上首臺近單模2千瓦連續綠光激光器

據市場研究公司Optech Consulting的最新報告顯示，2023 年全球材料加工激光系統市場規模估計為235億美元，同比增長4%。隨著高端制造業的發展，對高功率綠光激光器的需求不斷增長。

深圳公大激光，主要從事“先進短波長光纖激光器"和“激光精密加工解決方案”的研發、生產和銷售，是一家專注于中高功率短波長（綠光和紫外）全光纖激光器的研發、生產和應用方案的激光器公司。公大激光繼2022年推出的500 W單模綠光激光器和2023年推出的1000 W單模和3000 W多模連續綠光激光器之后，本次新推出最高輸出功率達到2千瓦近單模綠光光纖激光器，已得到終端相關行業客戶的測試驗證。公大激光，是全球第一家能夠提供2千瓦近單模連續綠光激光器產品的廠家。

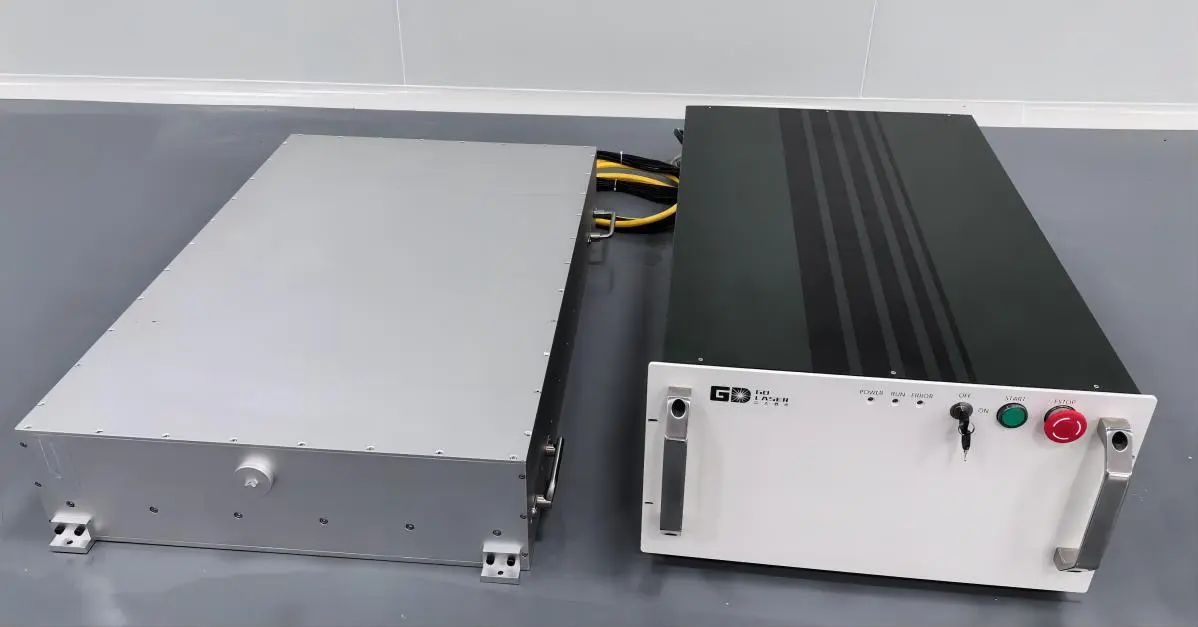

圖6 近單模2千瓦連續綠光激光器產品

主要激光特性，測試結果如下：
（1）激光器基本參數

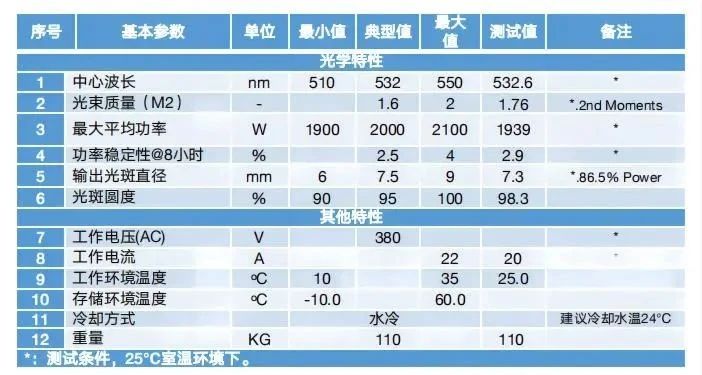

表1 激光器基本參數

（2）功率穩定性，連續出光拷機12h，整機功率波動小于1.5%

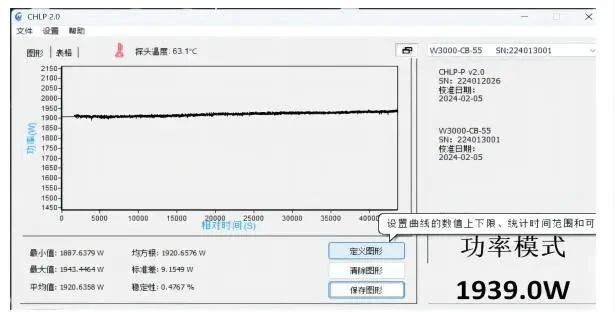

圖7 12小時功率穩定性測試曲線

（3）光斑能量分布測試

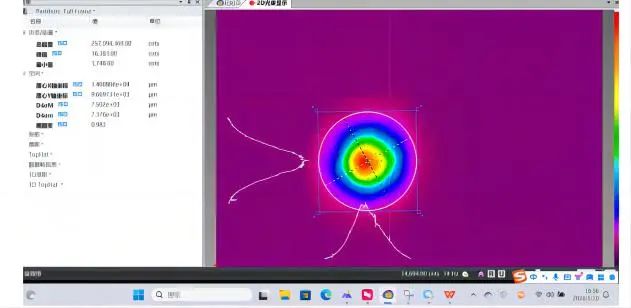

圖8 光斑能量分布測試圖

（4）光束質量測試

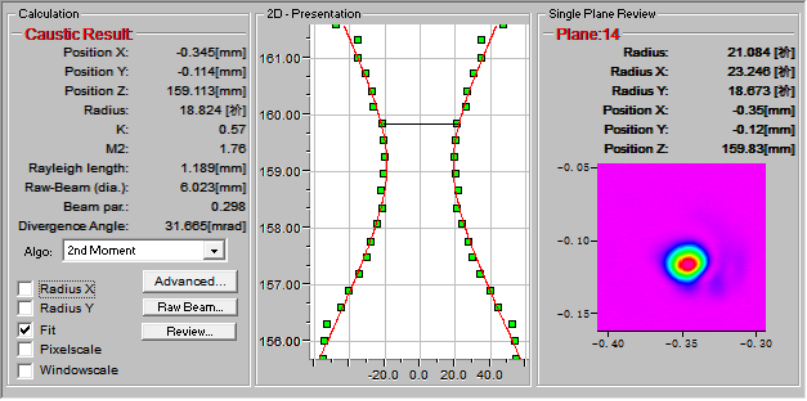

圖9 光束質量測試圖@2千瓦

GD

四、結語與展望

公大激光最新推出的近單模2千瓦連續綠光激光器，是全球最高平均功率的準單模連續光纖綠光激光器。該產品的推出，為高反材料的加工提供了更充足的能量，近單模輸出保證了激光光束的高質量和一致性，有望為厚銅材加工帶來的更高焊接質量、更高效率和熔深。全光纖基頻和腔外倍頻的結構，提供了高度的穩定性和可靠性，同時保證了激光器的緊湊性和易集成性。隨著技術的不斷進步和市場的不斷成熟，我們有理由相信，高功率光纖綠光激光器將為社會帶來更多的可能性。

高功率綠光在銅材精密焊接上有著明顯優勢，特別在電控的IGBT和扁線電機焊接上，具有熱影響小，飛濺小，拉力穩定，良率高。

除了在銅等高反金屬材料焊接上有突出的物理特性優勢；還在高精密、高效率銅材料3D打印上，有著巨大的應用潛力。

未來，公大激光將繼續努力，開發更多創新技術，進一步提高激光器的功率、效率和可靠性，同時降低成本，匹配更多重要的應用場景，為全球高端制造升級貢獻力量。
